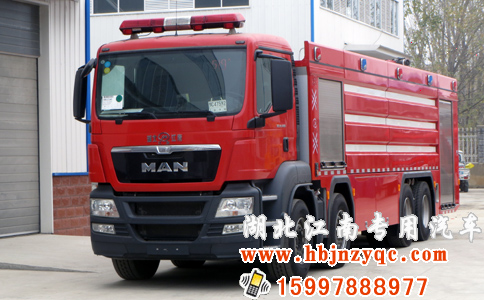

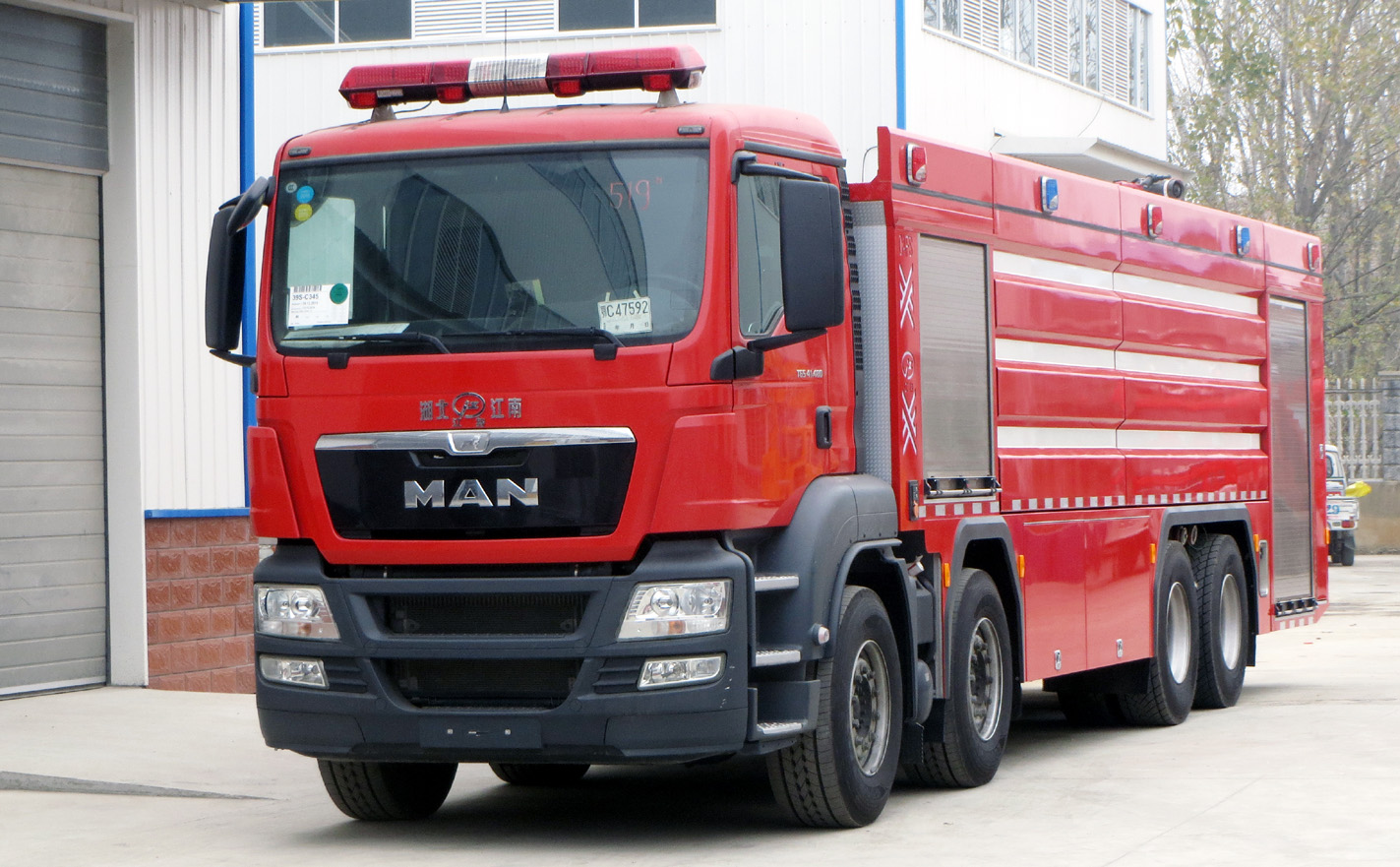

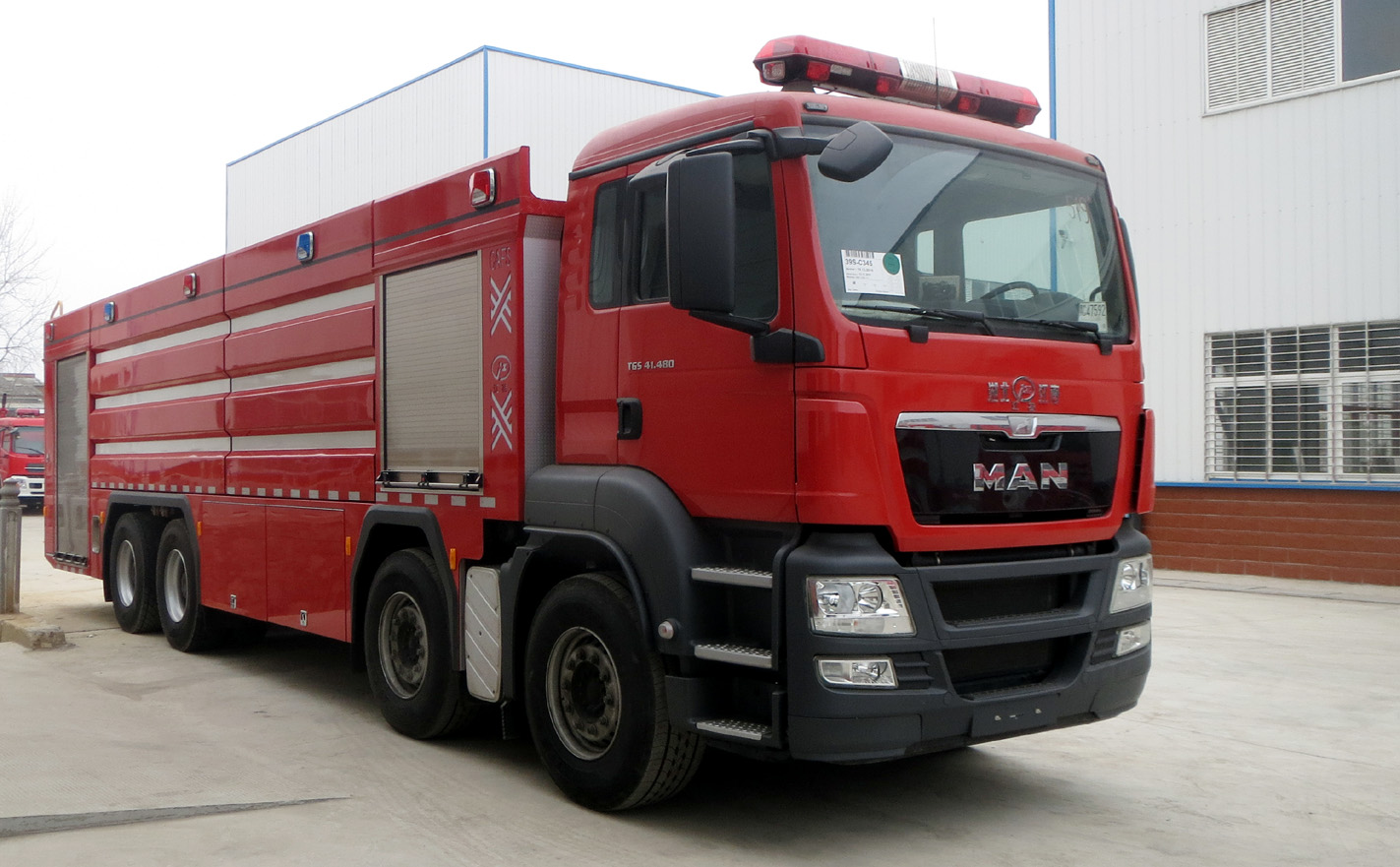

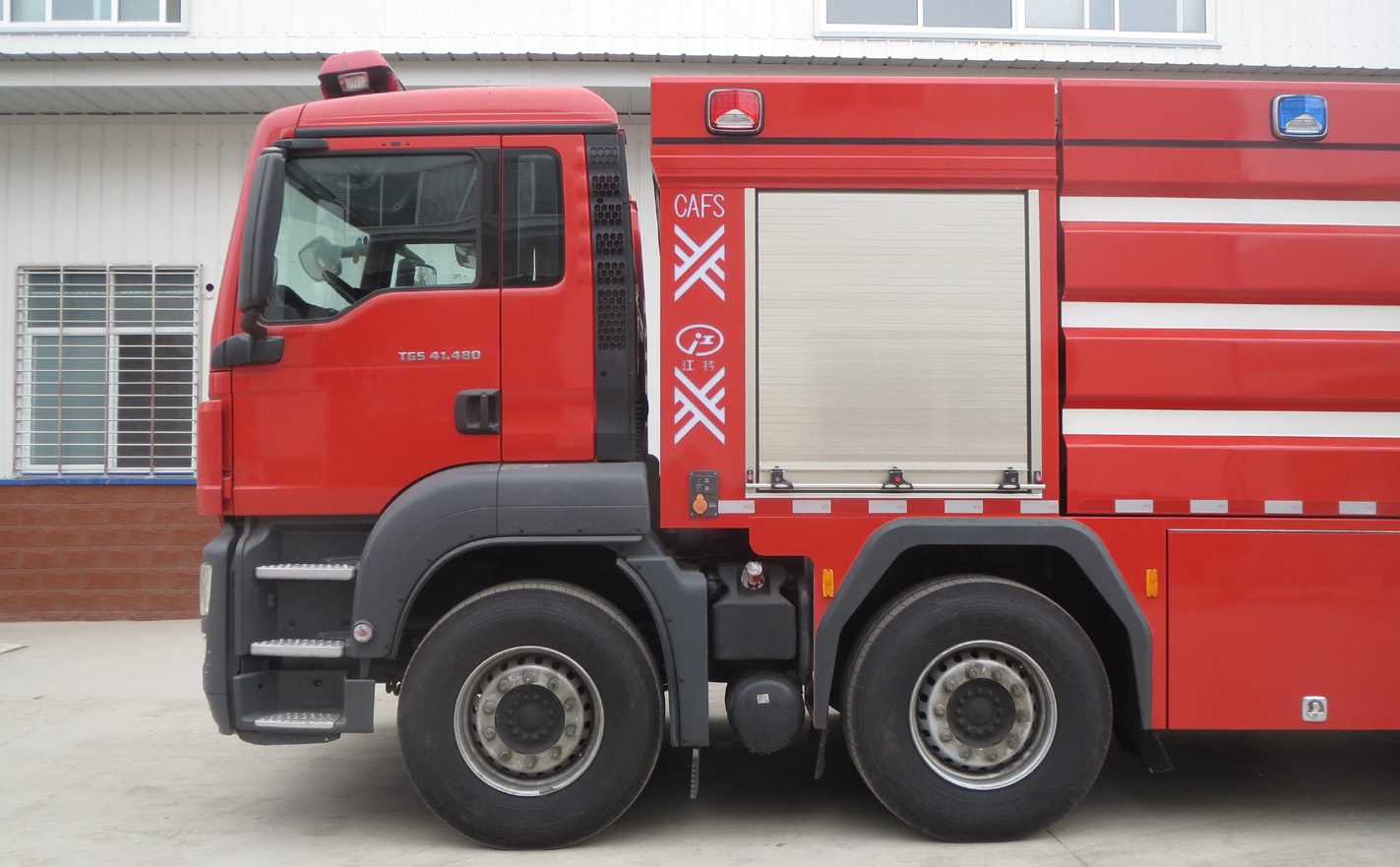

1. 江特壓縮空氣泡沫消防車，采用德國曼TGS41.480底盤改裝而成。整車由駕駛室和車身兩大部分組成，駕駛室為單排駕駛室，可乘坐2人,該車為外漏罐結構，車身前部為器材箱,中部為泡沫罐和水罐，后部為泵房。載液罐體為304不銹鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水12000kg，泡沫液量8000kg，裝備了德國邁凱生產的MicroCAFS10000型消防車用壓縮空氣泡沫系統，額定壓縮空氣泡沫流量160L/S，可支持8支750L/min流量的CAFS泡沫槍同時作戰；沿消防樓梯往上鋪設380M水帶，支持2支750L/min流量的水槍使用CAFS同時滅火作戰，末端槍口壓力6bar。廣泛應用于地下、石油、化工、大型商場、高層住宅、重點文物、車站碼頭等。特別節省水和泡沫液，高效環保，而且不會造成二次傷害。該系統操作簡單，免維護，一鍵即可出CAFS，使用完后無需對泡沫泵進行清洗。

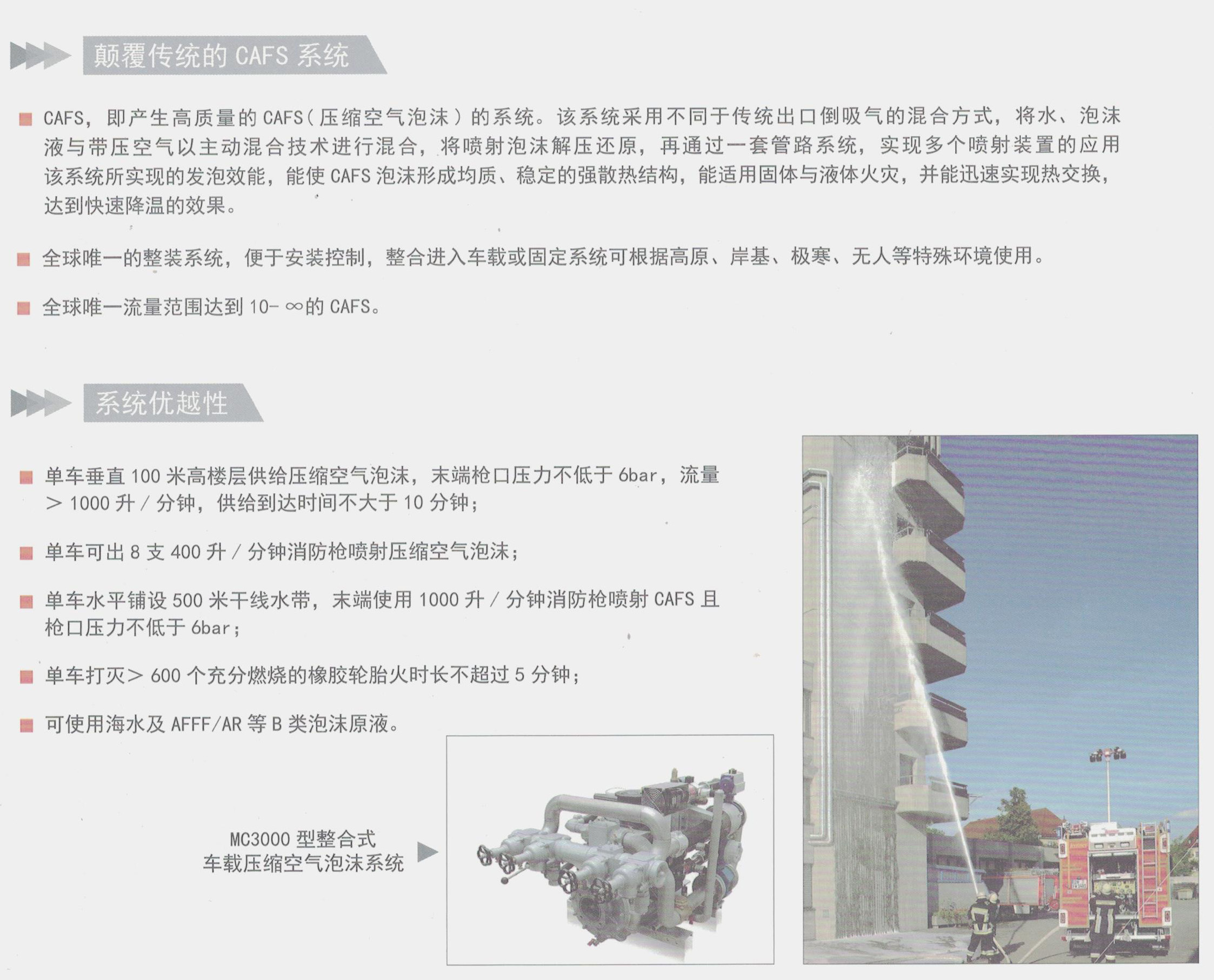

該車具備以下優越性能：
1.單車垂直100米高樓層供給壓縮空氣泡沫，末端槍口壓力不低于6bar，流量＞1000升/分鐘，供給到達時間不大于10分鐘；
2. 單車可出8支750升/分鐘消防槍噴射壓縮空氣泡沫；
3. 單車水平鋪設500米干線水帶，末端使用1000升/分鐘消防槍噴射CAFS且槍口壓力不低于6bar；
4. 單車打滅＞600個充分燃燒的橡膠輪胎火時長不超過3分鐘。
整車消防性能符合GB7956.6-2016壓縮空氣泡沫消防車標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測。
1、 整車主要參數
|
外廓尺寸 |
11765×2500×3650mm |
|
最大總質量 |
39770kg |
|
載液量 |
載水12000kg，泡沫8000kg |
|
最高車速 |
95km/h |
|
消防泵額定流量 |
160L/s 1.0MPa |
|
比功率 |
350/40=8.8 |
|
接近角/離去角 |
15°/11° |
二、底盤
1、 底盤主要參數
|
型號 |
TGS41.480 |
|
制造商 |
德國曼恩商用車輛有限公司 |
|
發動機額定功率 |
350kw |
|
發動機排量 |
12360ml |
|
發動機排放標準 |
GB17691-2005國V |
|
驅動形式 |
8×4 |
|
軸距 |
1795+4105+1400mm |
|
最大允許總重 |
41000kg |
|
最小轉彎半徑 |
≤19m |
|
變速箱 |
手動 |
|
取力器 |
|
2、駕乘室
|
結構 |
1.25排高頂 |
|
司乘人員數 |
2人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關； |
三、 上裝結構及性能參數
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為泡沫罐和水罐，后部為泵房，罐體為平行六面體廂式容罐。 |
1、 器材箱
4、泡沫罐
|
容量 |
8000kg |
|
材質 |
304不銹鋼，厚度為4mm |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
溢流口：設DN40溢流口1個 |
|
|
放余液口：設1個DN40泡沫罐放余液口 |
|
|
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
四、德國邁凱MicroCAFS10000壓縮空氣泡沫系統
1、水泵
|
材質 |
泵殼采用鑄鋁等海水級防腐金屬材質，可防海水侵蝕，過流部件采用不銹鋼、青銅或鋁合金等高抗腐蝕性材料，密封性優良，免潤滑，免維護型。 |
|
形式 |
安裝形式及性能 |
|
額定流量 |
≥4000升/分鐘 |
|
出口額定壓力 |
1.0MPa |
|
真空性能 |
真空度≥90%，吸深在7.5 米時的引水時間小于48秒 |
|
泵吸水口 |
兩個直徑125 毫米的吸水口( 需接外吸水管 )，吸水口滿足泵的最大出水需要，泵進口既可負壓進水，也可正壓進水。 |
|
穩壓系統 |
電子控制系統能自動準確地保持泵壓的穩定，使滅火系統產生的A、B 類泡沫滅火劑始終保持在最佳穩定值。 |
|
密封 |
免油、免維護，機械密封。 |
2、 泡沫泵
|
適用泡沫 |
A 類泡沫、B 類泡沫及所有類型國產泡沫原液。 |
|
壓縮空氣泡沫滅火劑流量 |
產生的壓縮空氣泡沫滅火劑流量≥3200升/分鐘。 |
|
全自動壓縮空氣泡沫混合室 |
符合ISO-7076.5標準的獨立壓縮空氣泡沫混合室，可根據用戶要求預置泡沫混合比例，可適用于0.1%-6%的A、B 類泡沫，以及其他任何類型消防泡沫液，設置1個外部吸入口。 |
|
出水管路 |
泵房左右兩側各設2個DN65水口，帶截止閥和捫蓋，右側接有30米長快攻電動卷盤。 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
3、 空氣壓縮機系統
|
型式 |
水冷式、油潤滑、螺桿式空氣壓縮機。 |
|
額定供氣流量 |
≥8000升/分鐘。 |
|
工作壓力 |
額定工作壓力8bar，最大工作壓力可達15 bar。 |
4、 系統控制
系統采用SPS（可編程控制器）控制，即操作面板上的壓縮空氣泡沫控制的按鈕可控制全部的壓縮空氣泡沫滅火系統，使消防員的操作做到最為簡便，按下啟動鍵即可一鍵式啟動壓縮空氣泡沫滅火系統。
五、美國阿密龍AKRON消防水/泡沫兩用炮
|
型號 |
AKRON3480 |
|
重量 |
18.5kg |
|
額定流量 |
7600升/分鐘 |
|
出口額定壓力 |
1.0MPa,最大7600LPM |
|
優點 |
這款消防炮代表了新的消防炮設計水平，應用了多個專利，內部管道結構獨特，獨特管道結構設計使消防炮的流量可以從950LPM達到7600LPM,且在如此大流量范圍內，消防炮仍可以降低摩擦損失且在出口處保持良好的平衡力，使這款消防炮表現出優異的性能。 |

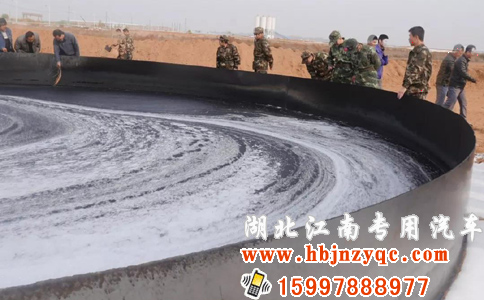

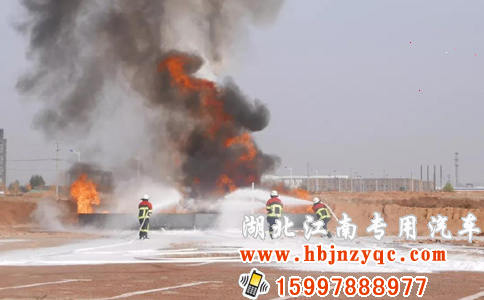

全球首發---烈火見真章
