| JDF5073GXFPM20/E6型泡沫消防車 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
|
Q23-115E60 |
安徽全柴動力股份有限公司 |
2300 |
85 |

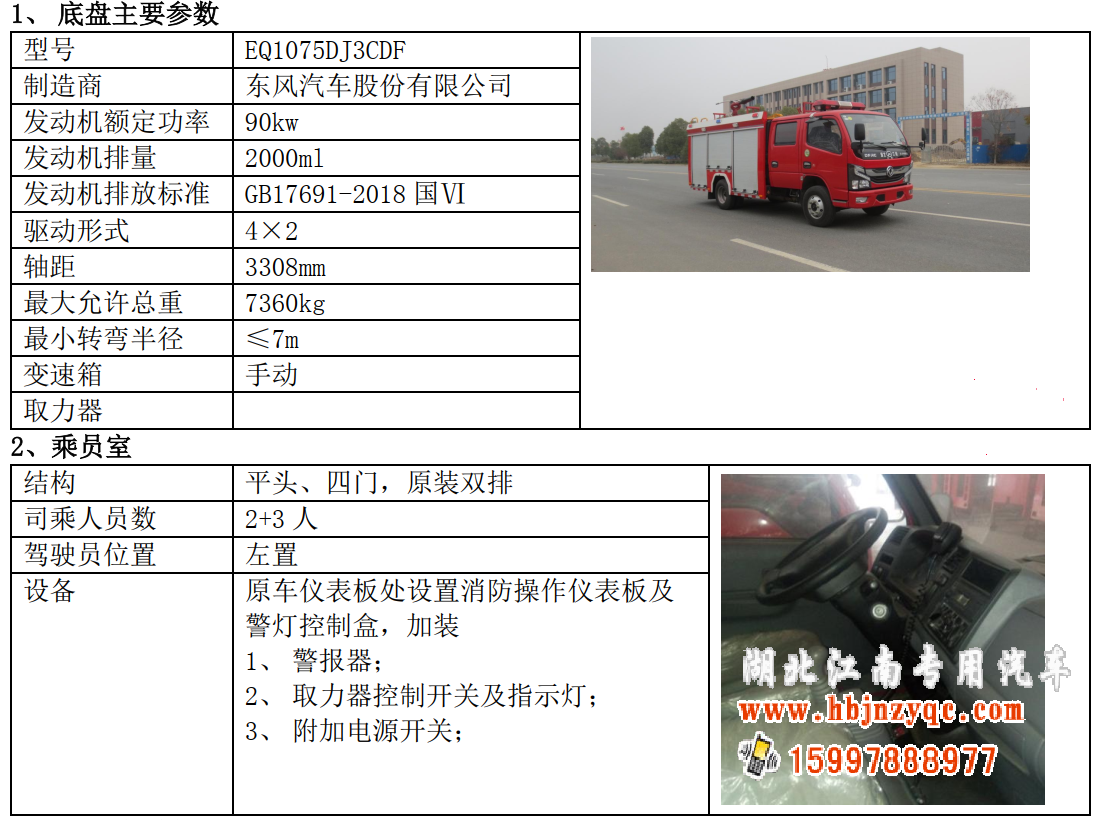

| JDF5073GXFPM20/E6型泡沫消防車 底盤參數 | |||
| 底盤型號： | EQ1075DJ3CDF | 燃油種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1521 |
| 軸 距： | 3308 | 后 輪 距： | 1498 |
| 輪 胎 數： | 6 | 輪胎規格： |
7.00R16
|

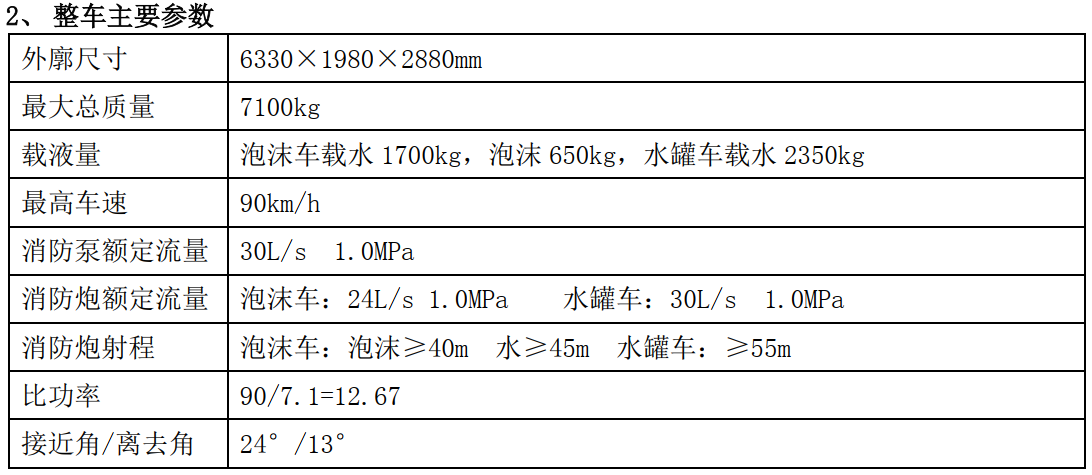

| JDF5073GXFPM20/E6型泡沫消防車 產品主要技術資料 | |||
| 產品名稱： | JDF5073GXFPM20/E6型泡沫消防車 | 外型尺寸： | 6330×1980×2880 |
| 底盤型號： | EQ1075DJ3CDF | 貨廂尺寸： | ×× |
| 前排乘客： | 2+3 | 額定載客(人)： |
|
| 總 質 量 ： (kg) | 7100 | 接近/離去角(° ) | 24/13 |
| 額定質量： (kg) | 2350 | 前懸/后懸： | 1040/1900 |
| 整備質量：(kg) | 4375 | 最高車速(km/h)： | 90 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 整車說明： | 后伸:82mm;罐體總?cè)莘e:2.337立方米;水罐容積:1.7立方米;罐體尺寸(長×寬×高):1570×1000×1130(mm);B類泡沫液罐容積:0.637立方米;罐體尺寸(長×寬×高):590×1000×1130(mm);ABS型號/廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):100×100(mm),離地高度:390mm;主要專用裝置有消防泵,消防炮. | ||
一、整車參數：
1. 水罐消防車，采用東風底盤改裝而成 ， 底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第六階段限值的規定要求（國Ⅵ標準）
2. 發動機：EQ1075DJ3CDF東風汽車股份有限公司 85KW （115馬力）
3. 軸距:3308MM
4. 取力器：QJWLY655-010X
5. 環保部環保公告：有
6. 國家稅務局免征公告：有
7. 整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房
8. 載液罐體為優質碳鋼，與底盤采用彈性連接，載水2500kg
9. 裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵，額定流量20L/S
10. 車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮，有效射程55米
二、上裝參數：
1、整車描述

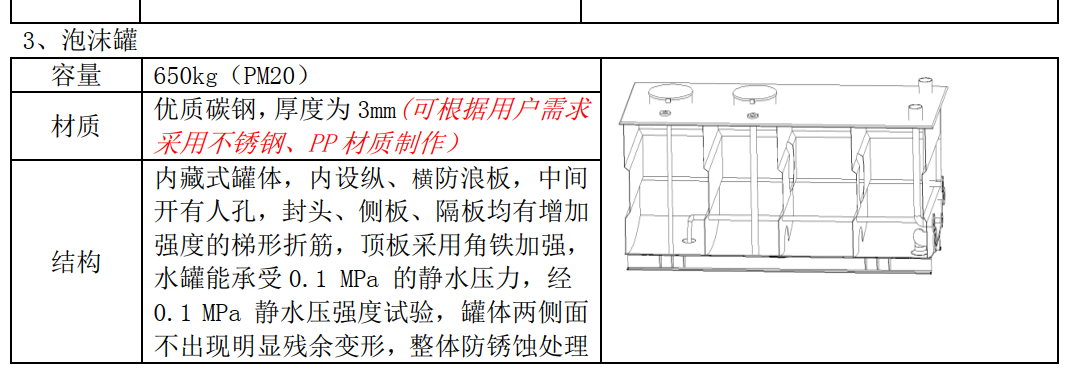

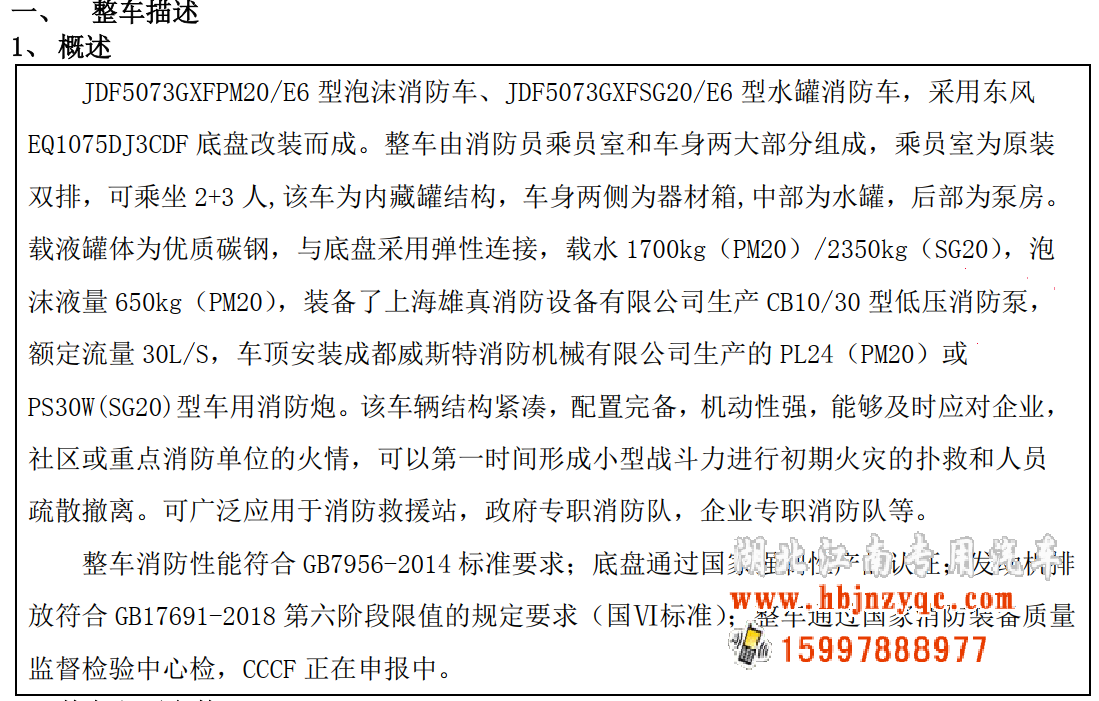

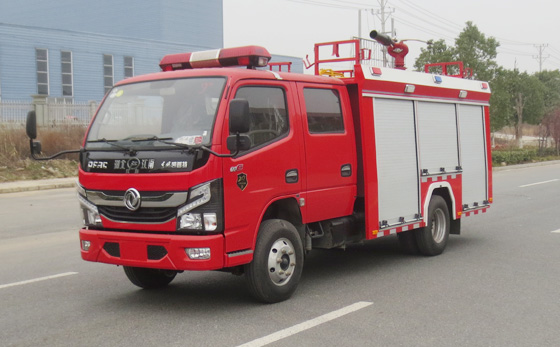

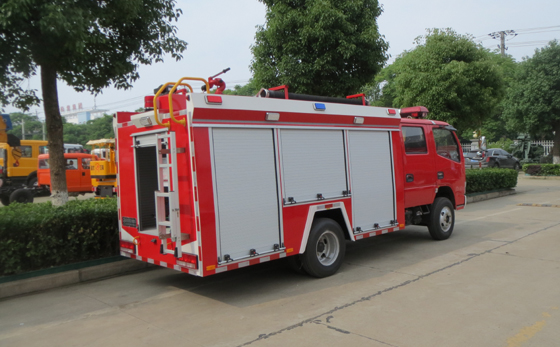

JDF5073GXFPM20/E6型泡沫消防車、JDF5073GXFSG20/E6型水罐消防車，采用東風EQ1075DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內藏罐結構，車身兩側為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水1700kg（PM20）/2350kg（SG20），泡沫液量650kg（PM20），裝備了上海雄真消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM20）或PS30W(SG20)型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，政府專職消防隊，企業專職消防隊等
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢，已獲得應急管理部下發的CCCF強制性產品認證。
2、乘員室

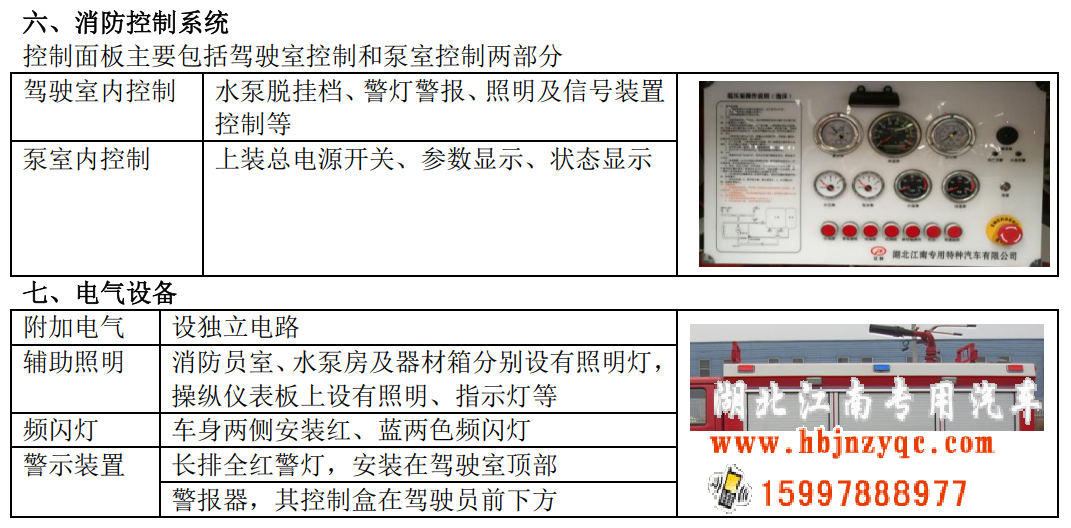

采用平頭、四門，改制雙排結構，3+3座，左舵，原車儀表板處設置消防操作儀表板及警燈控制盒，加裝警報器、取力器控制開關及指示燈、附加電源開關。

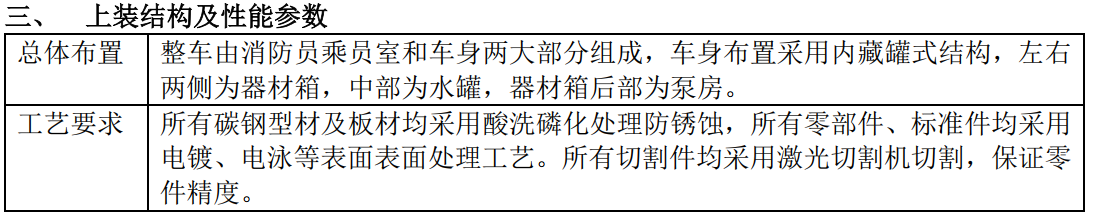

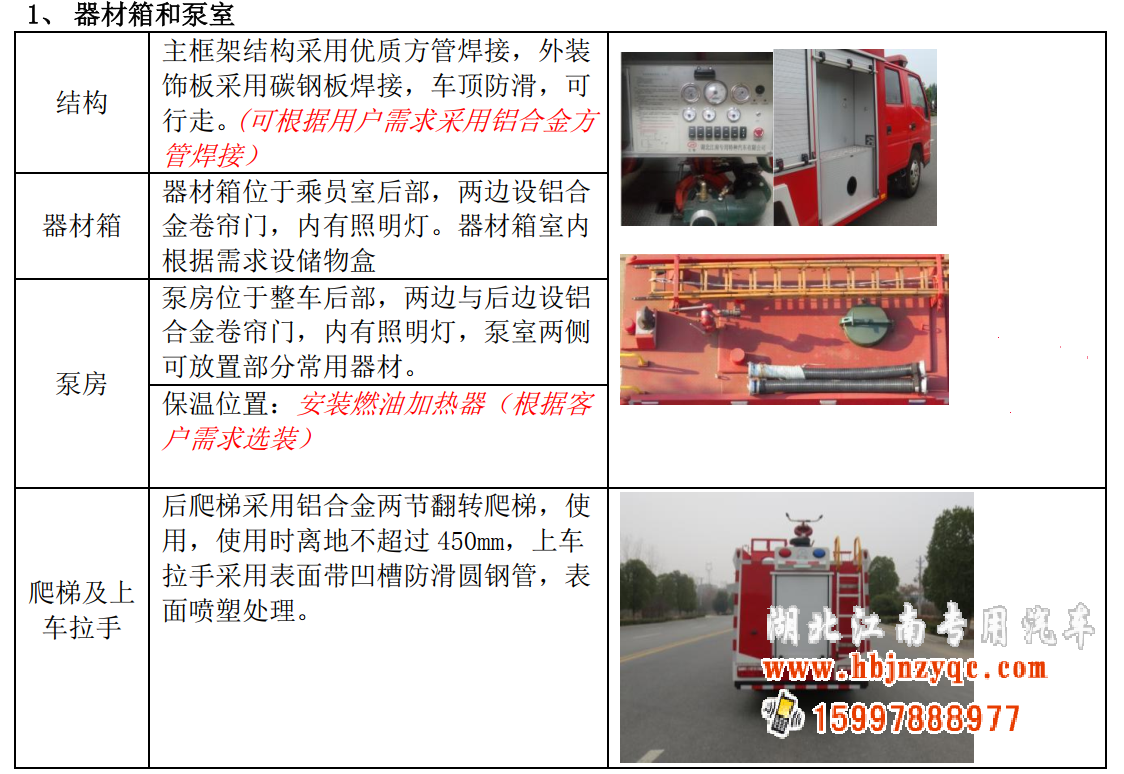

3、上裝結構
①整車 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。
②主框架 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
③器材箱 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。
④泵房 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。
⑤爬梯及上車?yán)? 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。

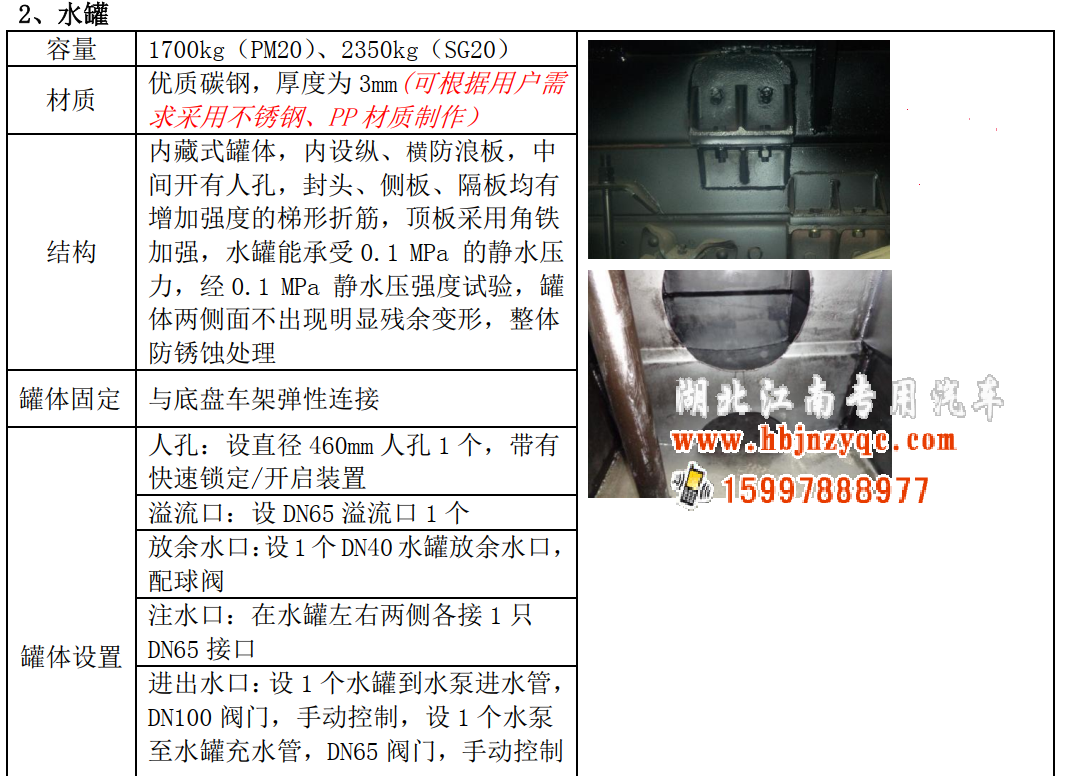

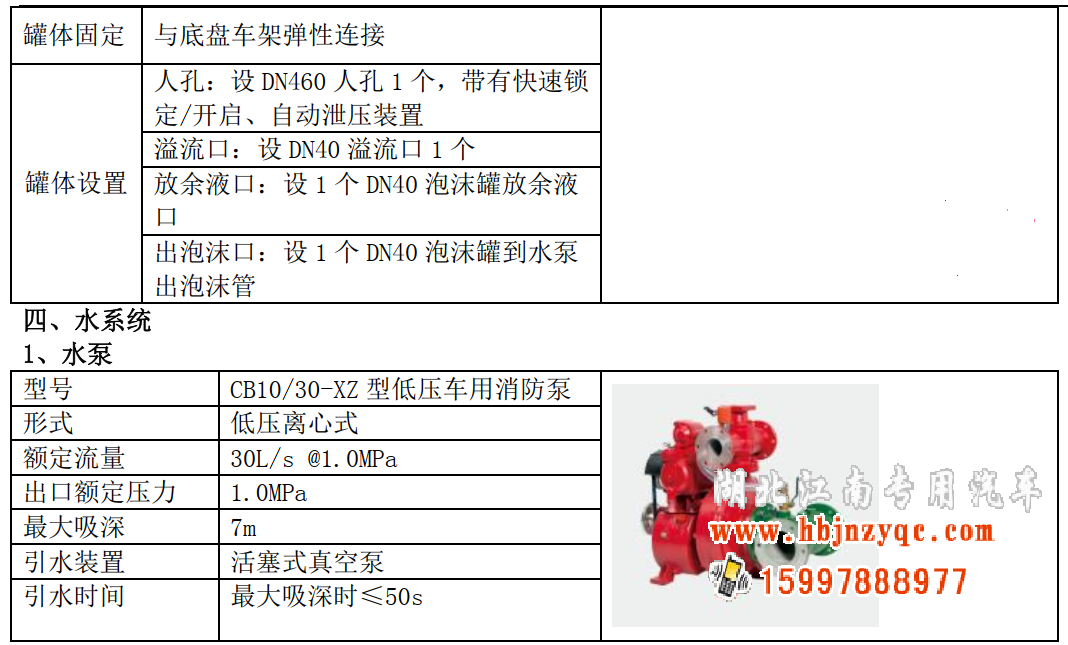

⑥水罐 優質碳鋼，厚度為3mm，總?cè)萘?/span>2500L。內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理。與底盤車架彈性連接。人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置。溢流口：設DN65溢流口1個。放余水口：設1個DN40水罐放余水口，配球閥。注水口：在水罐左右兩側各接1只DN65接口，進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制。

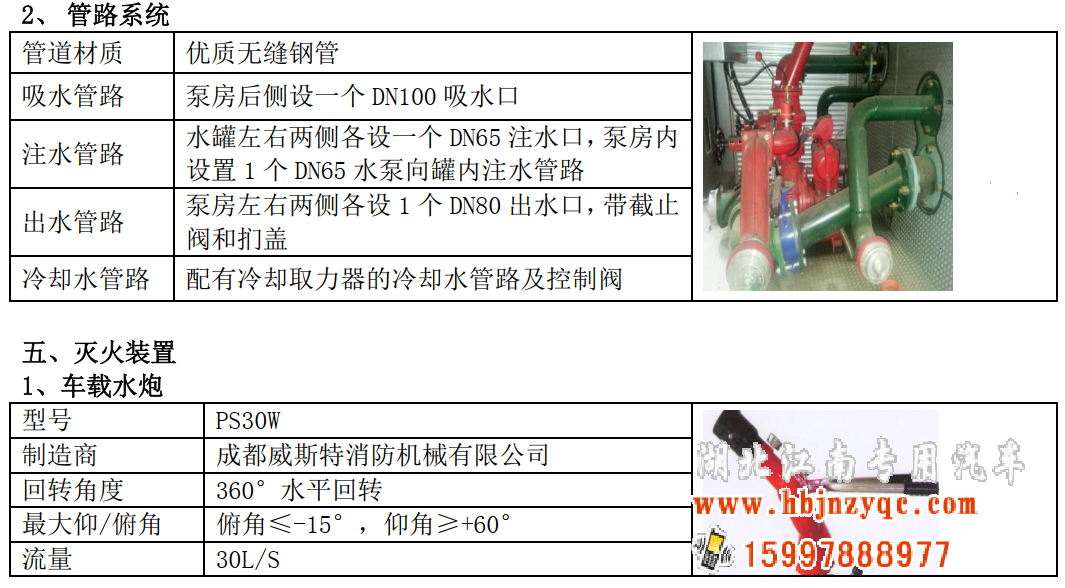

⑦水泵、水炮及管路
采用低壓離心式CB10/20-RS型低壓車用消防泵，額定流量20L/s @1.0MPa，出口壓力1.0MPa，最大吸水深度7M，活塞式真空泵，最大吸水時間≤50s。

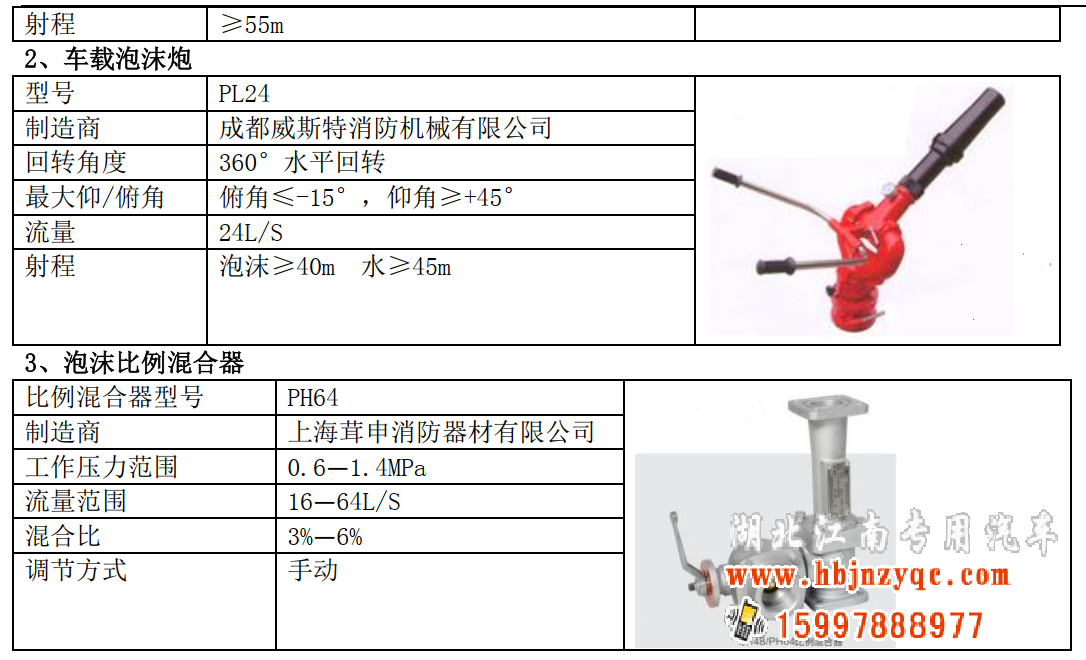

采用PS20W消防炮，俯角≤-15°，仰角≥+60°，流量30L/S，射程≥55m
