| JDF5071GXFPM20/Q6型泡沫消防車 底盤參數 | |||
| 底盤型號： | QL1070BUKWY | 燃油種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1504 |
| 軸 距： | 3360 | 后 輪 距： | 1425 |
| 輪 胎 數： | 6 | 輪胎規格： |
7.00R16 14PR,7.00-16 14PR
|

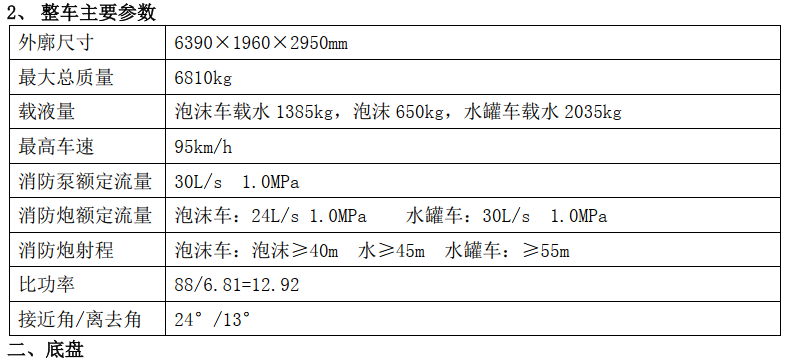

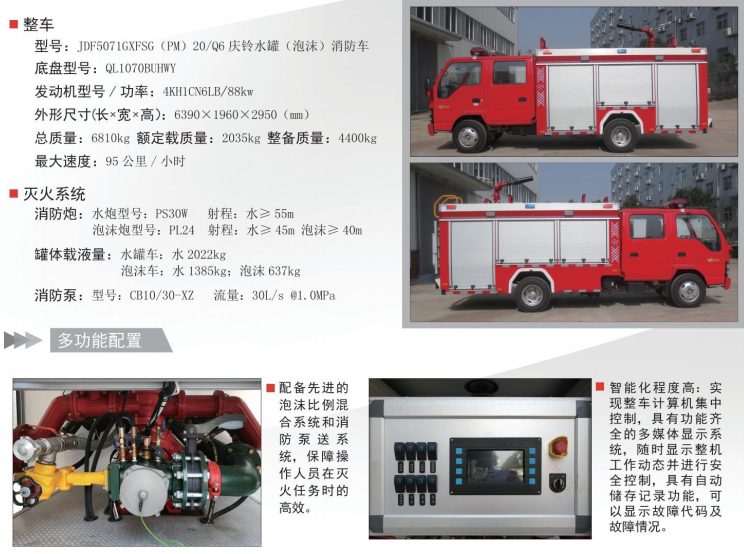

| JDF5070GXFPM20/Q6型泡沫消防車 產品主要技術資料 | |||
| 產品名稱： | JDF5071GXFPM20/Q6型泡沫消防車 | 外型尺寸： | 6805×1960×2950 |
| 底盤型號： | QL1070BUKWY | 貨廂尺寸： | ×× |
| 前排乘客： | 2+3 | 額定載客(人)： | |
| 總 質 量 ： (kg) | 6750 | 接近/離去角(° ) | 24/14 |
| 額定質量： (kg) | 1850 | 前懸/后懸： | 1015/1975 |
| 整備質量：(kg) | 4525 | 最高車速(km/h)： | 95 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||

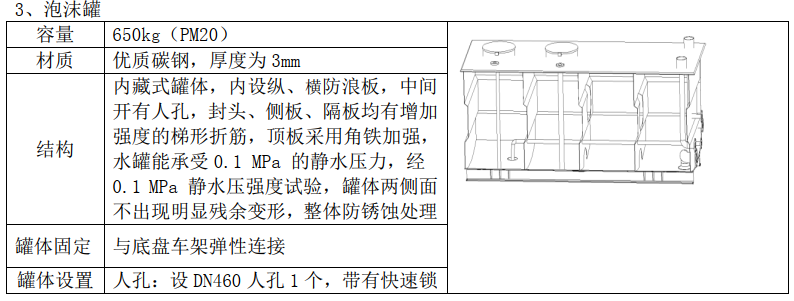

| 整車說明： | 罐體總?cè)莘e:1.838立方米;水罐載液量為1250kg;罐體容積:1.25立方米;罐體尺寸(長×寬×高):1210×1000×1080(mm);B類泡沫罐載液量為600kg;罐體容積:0.588立方米;罐體尺寸(長×寬×高):570×1000×1080(mm);B類泡沫液密度為1.02g/mL;消防員按75千克/人計算;裝液壓制動系統時,ABS及其控制器型號/生產企業對應關系為::APG3550500A/浙江亞太機電股份有限公司,CM4YL/廣州瑞立科密汽車電子股份有限公司;裝氣壓制動系統時,ABS及其控制器型號/生產企業對應關系為:CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接;斷面尺寸(寬×高):100×100(mm),離地高度:445mm;主要專用裝置有消防泵,消防炮. | ||
一、整車參數：
\
二、 上裝參數：

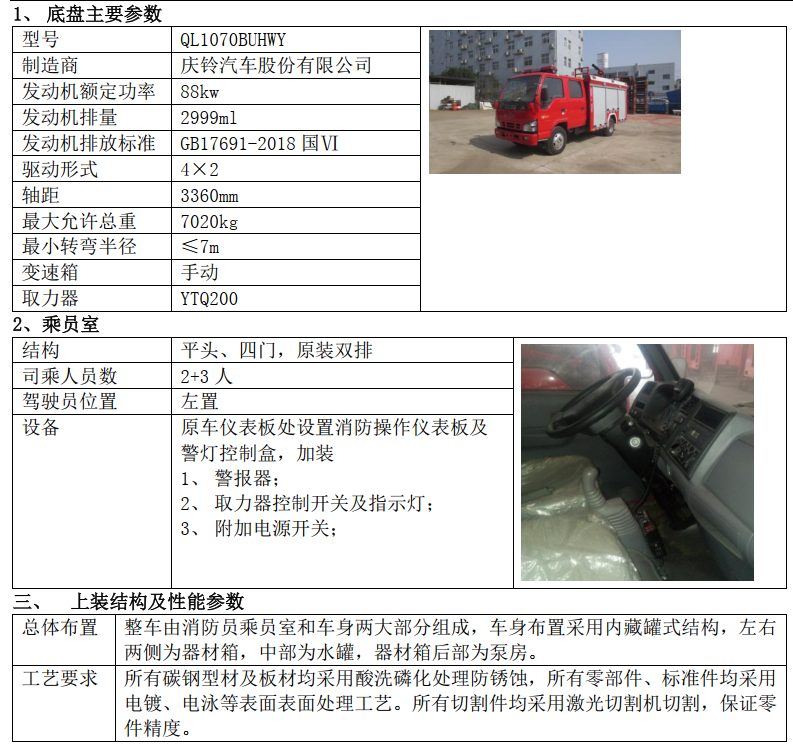

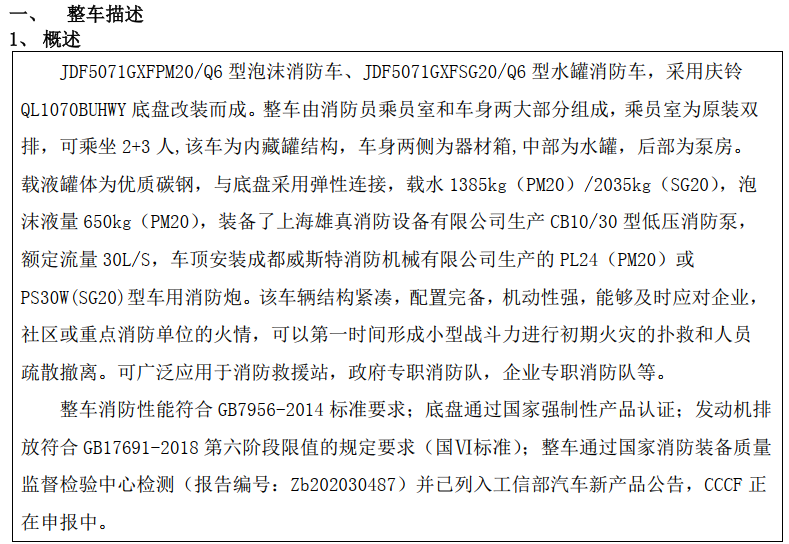

1、整車描述

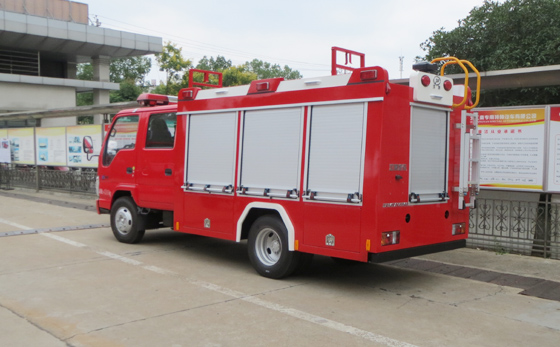

JDF5070GXFSG20/Q6型水罐消防車，采用慶鈴QL1070BUKWY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水1850kg（容積最大可做3000kg），裝備了上海雄真消防設備有限公司生產CB10/30-XZ型消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離�？蓮V泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：zb201930326）并已列入工信部汽車新產品公告，CCCF正在申報中。
2、乘員室

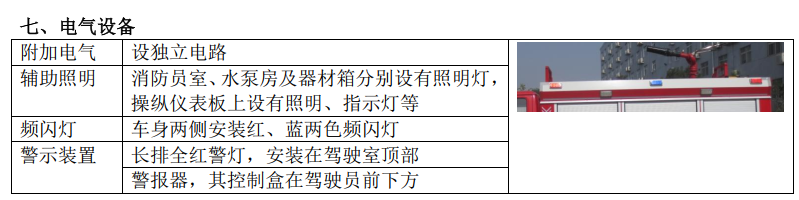

采用平頭、四門，改制雙排結構，3+3座，左舵，原車儀表板處設置消防操作儀表板及警燈控制盒，加裝警報器、取力器控制開關及指示燈、附加電源開關。

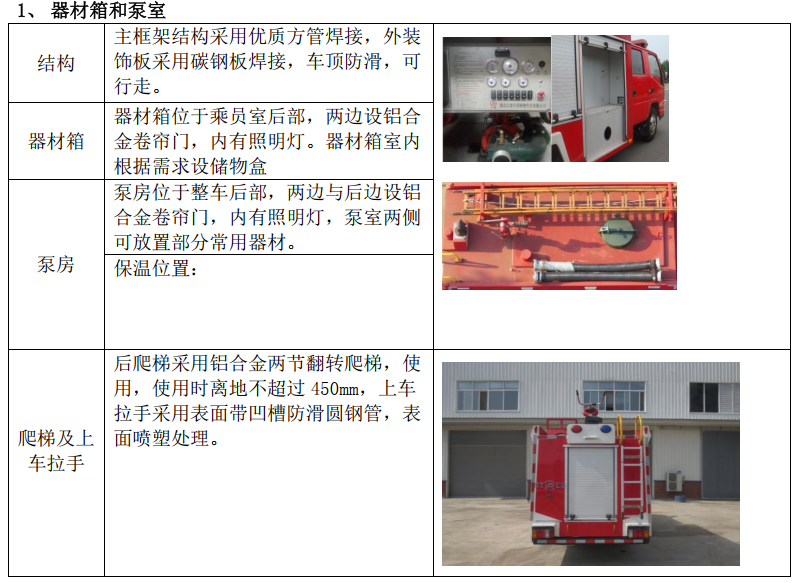

3、上裝結構
①整車 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。
②主框架 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
③器材箱 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。
④泵房 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。
⑤爬梯及上車?yán)? 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。

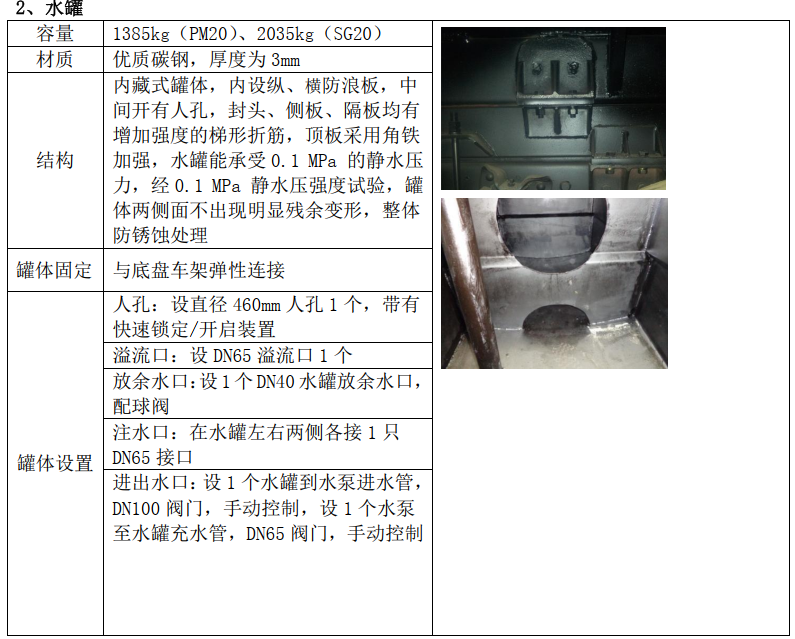

⑥水罐 優質碳鋼，厚度為3mm，總?cè)萘?/span>5000L。內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理。與底盤車架彈性連接。人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置。溢流口：設DN65溢流口1個。放余水口：設1個DN40水罐放余水口，配球閥。注水口：在水罐左右兩側各接1只DN65接口，進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制。
⑦水泵、水炮及管路

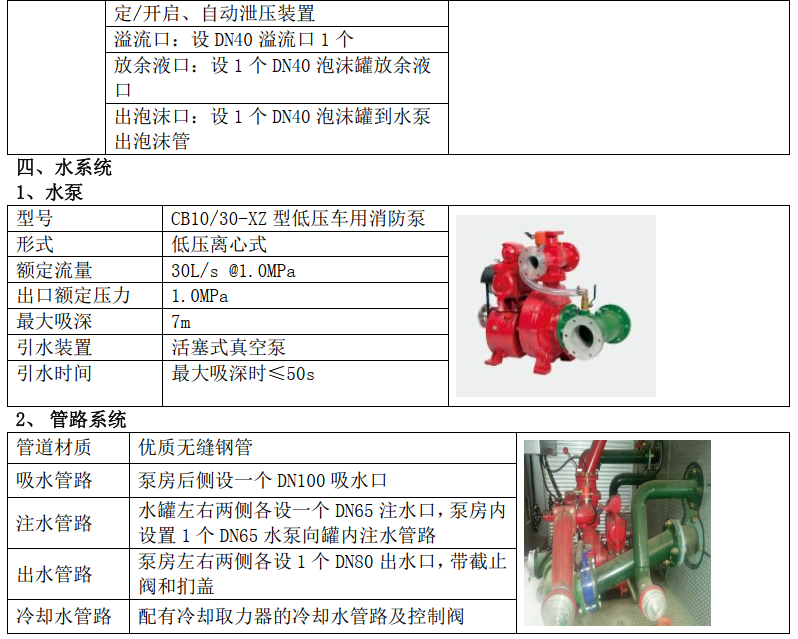

采用低壓離心式CB10/20-RS型低壓車用消防泵，額定流量20L/s @1.0MPa，出口壓力1.0MPa，最大吸水深度7M，活塞式真空泵，最大吸水時間≤50s。

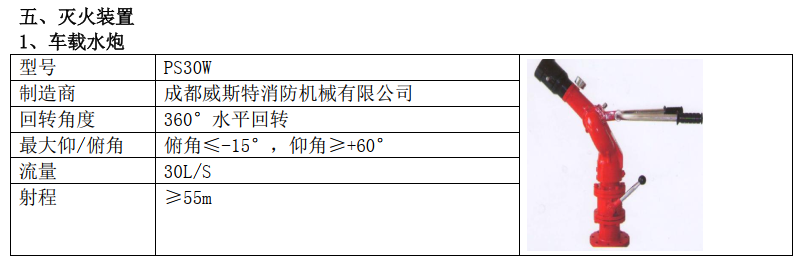

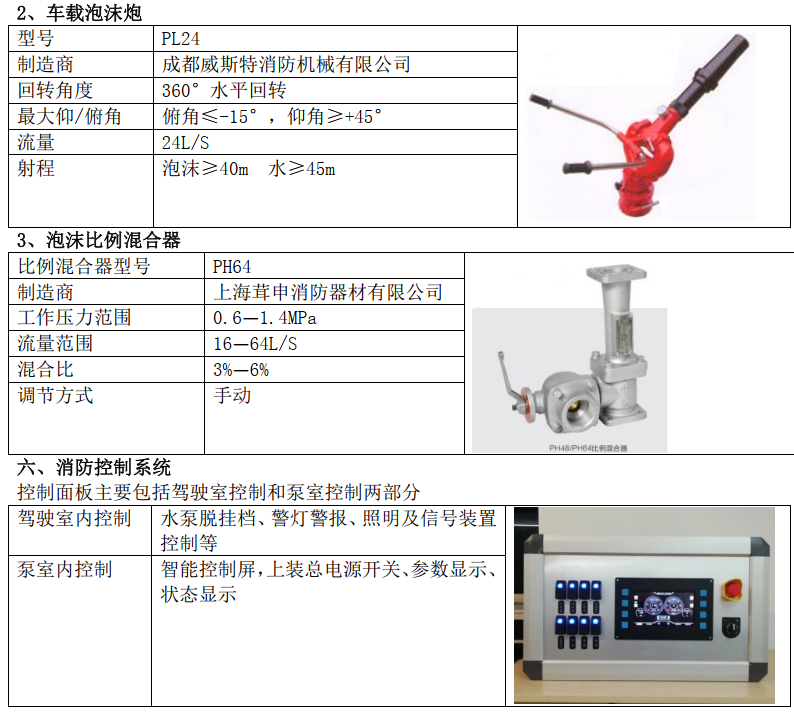

采用PS20W消防炮，俯角≤-15°，仰角≥+60°，流量30L/S，射程≥55m
